Многопредельные измерители давления/разрежения (напоромеры и тягонапоромеры) серии АДН, АДР

Измеритель АДНИзмеритель АДНМежповерочный интервал 24 месяца.

Измеритель АДН (АДР) – малогабаритное изделие, в котором совмещены функции первичного датчика и вторичного прибора. Измеритель  построен на современной элементной базе с использованием технологии лазерной калибровки и микропроцессорной обработки результатов измерений.

Отличительные особенности измерителей:

  • три диапазона в одном приборе
  • измерение давления и разрежения
  • количество уставок – до 3-х
  • класс точности –2.5
  • линейная и цифровая индикация
  • токовый выход – 4-20 мА (для исполнения 2)
  • напряжение питания – 12…27 вольт
  • потребляемый ток – не более 75 мА

Применения: в качестве напоромеров и тягонапоромеров в автоматике защиты газовых котлов и горелок, в качестве преобразователей давления в контурах регулирования мощности и разрежения, для индикации уровня воды в барабане котла и для контроля положения заслонок.

Краткие технические характеристики измерителей:

Условное обозначение Измеряемый параметр Диапазоны измерений (кПа)
1 2 3
АДН-2.2 Избыточное давление 0...1 0...2
АДН-10.2 Избыточное давление 0...2,5 0...5 0...10
АДН-50.2 Избыточное давление 0...25 0...50 -
АДН-100.2 Избыточное давление 0...50 0...100 -
АДР-0.5.2 Избыточное давление и разрежение -0.25...0...+0.25 -0.50...0...+0.50 -
АДР-0.25.2 Избыточное давление и разрежение -0.125...0... +0.125 -0.250...0...+0.250 -
АДР-10.2 Разрежение -2.5...0 -5...0 -10...0
АДР-2.2 Разрежение -1...0 -2...0

















Предел допускаемой основной погрешности, выраженный в процентах от диапазона показаний прибора, не превышает 2.5 %.

Измерители выпускаются в двух исполнениях. Исполнение 1 – без токового выхода; исполнение 2 – с токовым выходом 4-20 мА.

Пример записи измерителя при заказе и в документации другой продукции:
«Измеритель давления многопредельный АДН-10.1 ТУ4212-005-12334427-2003» или «Измеритель давления многопредельный АДР-0.25.2 ТУ4212-005-12334427-2003»

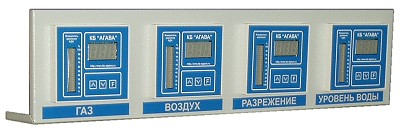

Измерители АДН (АДР) поставляются как самостоятельные изделия или в составе панели контроля и сигнализации ПКС:

ПКС

В составе шкафов КИП и А КСУМ 6432.10 в сборе:


КС 6432-1
КС 6432-1

КС 6432-1
КС 6432-1/1

КС 6432-2

КС 6432-3

КС 6432-4
КС 6432-4
КС 6432-5
Для котлов малой мощности с позиционным регулированием Для котлов малой мощности с автоматизированной
горелкой
Для одногорелочных котлов типа КВГМ Для одногорелочных котлов типа ДЕ Для двухгорелочных котлов

Для трехгорелочных котлов

Сравнение характеристик АДН и существующих отечественных напоромеров и тягонапоромеров

Параметр АДН

ДН-С2
Количество пределов 2 или 3 1
Цифровая индикация есть нет
Индикация при помощи светодиодной линейки есть нет
Цифровая фильтрация сигнала есть нет
Количество уставок 2 или 3 2
Ограничение зоны показаний
уставками
нет есть
Погрешность показаний, % 2,5 4
Погрешность срабатывания
сигнализации
0 5
Минимальная зона между
уставками в % от диапазона показаний
5 10
Диапазон нижней уставки
в % от диапазона показаний
0-100 0-75
Диапазон верхней уставки
в % от диапазона показаний
5-100 25-100
Максимально допустимая перегрузка, % более 400 не более50
Электрическое питание 12-27вольт 24 В.
Токовый выход, 4-20 мА есть нет
Потребляемый ток, не более 75 50
