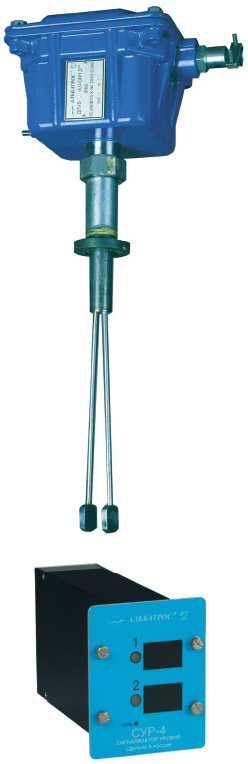

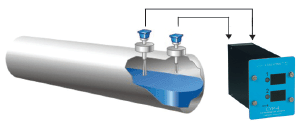

Сигнализатор уровня ультразвуковой СУР-4

Сигнализатор уровня ультразвуковой СУР-41 Назначение

Сигнализатор уровня ультразвуковой СУР–4 (далее «прибор») предназначен для сигнализации уровня различных жидкостей в одной или двух точках технологических емкостей и управления технологическими агрегатами и установками на объектах в зонах класса 1 и класса 2 по ГОСТ Р 51330.9, где возможно образование смесей горючих газов и паров с воздухом категории IIB по ГОСТ Р 51330.11 температурной группы T5 включительно согласно ГОСТ Р 51330.0.

Применяется в системах автоматизации производственных объектов нефтегазовой, нефтехимической, химической, энергетической, металлургической, пищевой и других отраслей промышленности в аппаратах с атмосферным или избыточным (до 4,0 МПа, по специальному исполнению до 10 МПа) давлением.

Датчики положения уровня, входящие в состав прибора, имеют взрывозащищенное исполнение, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIВ по ГОСТ Р 51330.11, температурной группы T5 по ГОСТ Р 51330.0, маркировку взрывозащиты «1ExibIIBT5 X» по ГОСТ Р 51330.0.

2 Контролируемая среда

Нефть, нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе сильнопенящиеся, кипящие и высокоадгезионные. Стойкость к агрессивным средам определяется материалами, контактирующими с агрессивной средой – нержавеющая сталь 12Х18Н10Т.

3 Состав прибора

– один или два датчика положения уровня ДПУ5;
– двухканальный вторичный преобразователь ПВС3.

Датчик ДПУ5 подключается к вторичному преобразователю ПВС3 с помощью двухпроводного экранированного кабеля. Характеристики кабеля см. в п. 4.6.8 настоящего раздела.

4 Технические данные

4.1 Основные технические характеристики и условия эксплуатации датчика и вторичного преобразователя даны в таблице I.2.1.

Таблица I.2.1

 Наименование параметра

ДПУ5

ПВС3

1.

Вынос чувствительной зоны от 0,25 до 4 м

–

2.

Температура контролируемой среды от минус 45 до +100 °C

–

3.

Давление контролируемой среды  до 4,0 МПа  (по специальному исполнению до 10 МПа)

–

4.

Маркировка взрывозащиты 1ExibIIBT5 Х [Exib]IIB

5.

Степень защиты  IP68 по ГОСТ 14254 IP50 по ГОСТ 14254

6.

Климатическое исполнение ОМ1,5 по ГОСТ 15150 УХЛ4 по ГОСТ 15150

7.

Температура внешней среды  от минус 45 до +75 °С от + 5 до + 45 °С

8.

Пределы изменения атмосферного давления  от 84 до 106,7 кПа от 84 до 106,7 кПа

9.

Тип атмосферы  III, IV (морская и приморско-промышленная) II (промышленная)

10.

Срок службы  не менее 10 лет  не менее 10 лет

11.

Масса  не более 3,6 кг  не более 2,5 кг

12.

Габаритные размеры  не превышают
145х215х(130+L*) мм
не превышают
114х142х270 мм

* «L» – вынос чувствительной зоны датчика

4.2 Номинальный вынос чувствительной зоны датчика (см. рисунок I.2.1, размер L) – от 0,25 до 4,0 м (определяется длиной штанги, соединяющей узел приемо-передающий (УПП) с корпусом первичного преобразователя (ПП), и задается при заказе).

4.3 Срабатывание датчика гарантированно происходит при нахождении уровня в пределах УПП. Фирма-изготовитель настраивает уровень срабатывания в пределах ± 10 мм от осевой линии Г (см. рисунок I.2.1).

4.4 Время срабатывания прибора составляет не более 5 с.

4.5 Пределы допускаемой абсолютной основной погрешности определения положения уровня ± 10 мм.

4.6 Электрические параметры и характеристики

4.6.1 Питание прибора осуществляется от сети переменного тока напряжением от 180 до 242 В, частотой (50 ± 1) Гц.

4.6.2 Мощность, потребляемая прибором от сети при номинальном напряжении, не превышает 15 В•А.

4.6.3 По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

4.6.4 Электрическая изоляция между корпусом ПВС3 и сетью ~220 В, 50 Гц выдерживает без пробоя и поверхностного перекрытия испытательное напряжение ~1500 В, 50 Гц в нормальных условиях применения.

4.6.5 Электрическая изоляция между выходными искробезопасными цепями ПВС3 и его корпусом выдерживает напряжение ~500 В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях применения.

4.6.6 Электрическая изоляция между цепями ключей сигнализации и корпусом ПВС3 выдерживает испытательное напряжение ~500 В, 50 Гц без пробоя и поверхностного перекрытия в нормальных условиях применения.

4.6.7 Сопротивление изоляции цепи сети питания прибора относительно металлических частей корпуса ПВС3 не менее 20 МОм в нормальных условиях применения.

4.6.8 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между датчиком и ПВС3 не более 1,5 км. Разрешается применение экранированных соединительных кабелей со следующими параметрами: RКАБ≤200 Ом, СКАБ≤0,1 мкФ, LКАБ≤2 мГн. Для повышения устойчивости датчика к промышленным помехам рекомендуется применять кабель – две витые пары в экране.

4.6.9 Время установления рабочего режима не более 15 с.

4.6.10 Прибор предназначен для непрерывной работы.

4.6.11 Предельные параметры ключей прибора на активной нагрузке:

– коммутируемое напряжение постоянного или переменного тока не более 250 В;
– допустимый ток коммутации ключа не более 1 А;
– сопротивление ключа в замкнутом состоянии не более 1,6 Ом.
Начальные состояния ключей задаются потребителем.

5 Принцип работы прибора

5.1 Прибор состоит из двух датчиков положения уровня, выдающих информацию о положении уровня жидкости в виде частотного сигнала, и вторичного преобразователя ПВС3, обеспечивающего питание подключенных к нему датчиков, обработку их сигналов, индикацию полученных результатов и выдачу управляющих сигналов.

5.2 Определение положения уровня жидкости основано на различии способности пропускать ультразвуковые колебания жидкостями и газами.

5.3 Принцип работы датчика основан на измерении интервала времени между выдачей возбуждающего импульса на пьезоэлемент возбуждения и регистрацией полученного отклика от пьезоэлемента чувствительного, которые разделены рабочим зазором.

6 Установка прибора

6.1 Установка датчика на объекте

6.1.1 Установка датчика осуществляется на верхний (для всех длин штанги, соединяющей УПП и ПП датчика) или боковой (для датчиков с длиной штанги не более 1 м) фланец емкости. Установка в необходимую точку контроля УПП достигается путем заказа датчиков с требуемой длиной штанги.

6.1.2 Рекомендуемые посадочные места под датчики:
1) переходная втулка (входит в комплект поставки) наваривается на фланец, который, в свою очередь, наварен на трубу; длина трубы выбирается такой, чтобы чувствительный элемент датчика находился на требуемом уровне;
2) переходная втулка наваривается на фланец, ответный фланец к которому имеется на резервуаре.

Герметизация между переходной втулкой и датчиком обеспечивается установочной прокладкой, входящей в комплект поставки.

6.2 Установка ПВС3

6.2.1 ПВС3 устанавливается в помещении с искусственным освещением для обеспечения возможности круглосуточной работы. Установка ПВС3 производится на щит потребителя в соответствии с установочными размерами, приведенными на рисунке I.2.2.

6.2.2 В месте установки ПВС3 необходимо наличие напряжения 220 В частотой 50 Гц и заземляющего контура.

7 Структура условного обозначения датчика



8 Пример записи при заказе

«Сигнализатор уровня ультразвуковой СУР–4 ТУ 4214–009–29421521–02:
– преобразователь вторичный сигнализатора ПВС3    – 1 шт.;
– датчик положения уровня ДПУ5–0,5–4,0–ОМ1,5**   – 1 шт.;
– датчик положения уровня ДПУ5–1,5–4,0–ОМ1,5**   – 1 шт.».

«Сигнализатор уровня ультразвуковой СУР–4 ТУ 4214–009–29421521–02:
– преобразователь вторичный сигнализатора ПВС3    – 1 шт.;
– датчик положения уровня ДПУ5–2,5–4,0–ОМ1,5**   – 1 шт.».

Образец бланка-заказа прибора в печатном виде – в разделе XI настоящего каталога, в электронном виде – на прилагаемом к каталогу СD-диске.

9 Комплектность поставки

В комплект поставки входят:

– руководство по эксплуатации УНКР.407713.013 РЭ  – 1 шт.;
– паспорт УНКР.407713.013 ПС                                      – 1 шт.;
– комплект датчика:                                                       – до 2 шт.:
   – датчик положения уровня ДПУ5 УНКР.407713.012 – 1 шт.;
   – паспорт УНКР.407713.012 ПС                                  – 1 шт.;
   – втулка УНКР.302639.001                                          – 1 шт.;
   – заглушка УНКР.711100.001                                      – 1 шт.;
   – прокладка УНКР.754176.002                                    – 1 шт.;
   – ящик ВМПК.3211312.003/007                                   – 1 шт.;
– комплект ПВС3:                                                            – 1 шт.:
   – преобразователь вторичный сигнализатора
   – ПВС3 УНКР.436611.003                                             – 1 шт.;
   – паспорт УНКР.436611.003 ПС                                   – 1 шт.;
   – вилка-клеммник IC 2,5/2-STF-5,08 № 1825310
   – Phoenix Contact GmbH & Co.
      (для подключения датчиков)                                   – 2 шт.;
   – розетка-клеммник MSTB 2,5/4-ST-5,08 № 1757035
      Phoenix Contact GmbH & Co.
      (для подключения устройств сигнализации)           – 2 шт.;
   – наклейка Ref. 3051 APLI
      (для указания на корпусе ПВС3 наименований
      контролируемых датчиками объектов)                    – 4 шт.;
   – тара транспортная УНКР.321312.012                      – 1 шт.

Примечания

1 Документ УНКР.407713.013 РЭ поставляется в одном экземпляре на партию (до пяти штук) или на каждые пять штук в партии.

2 Типоразмер ящика ВПМК.321312.003/007 выбирается в зависимости от длины штанги датчика, соединяющей УПП и ПП.

3 Допускается при групповой поставке упаковывать в один ящик до четырех датчиков.

10 Габаритные размеры

Габаритные размеры датчика ДПУ5 и вторичного преобразователя ПВС3 даны на рисунках I.2.1, I.2.2 соответственно.

11 Дополнительная информация

11.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.407713.013 РЭ.

11.2 Руководство по эксплуатации, а также образец бланка заказа прибора в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

11.3 Схема соединения блоков прибора и внешних устройств представлена на рисунке I.2.3.

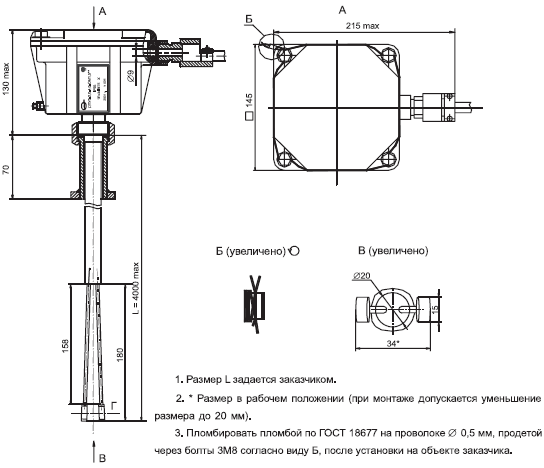

Рисунок I.2.1 Габаритные размеры датчика ДПУ5

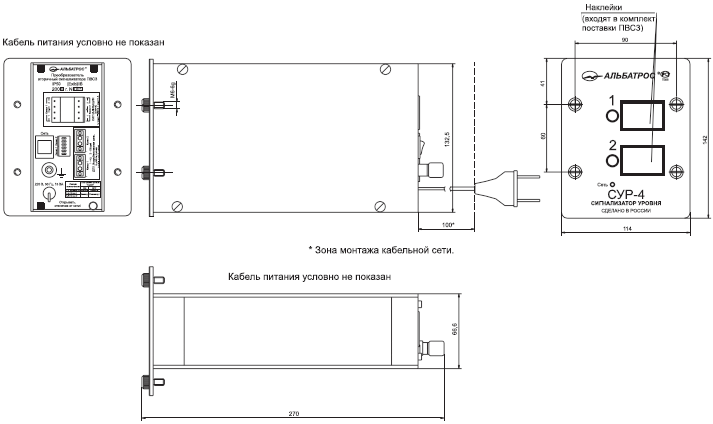

Рисунок I.2.2 Габаритные размеры вторичного преобразователя ПВС3

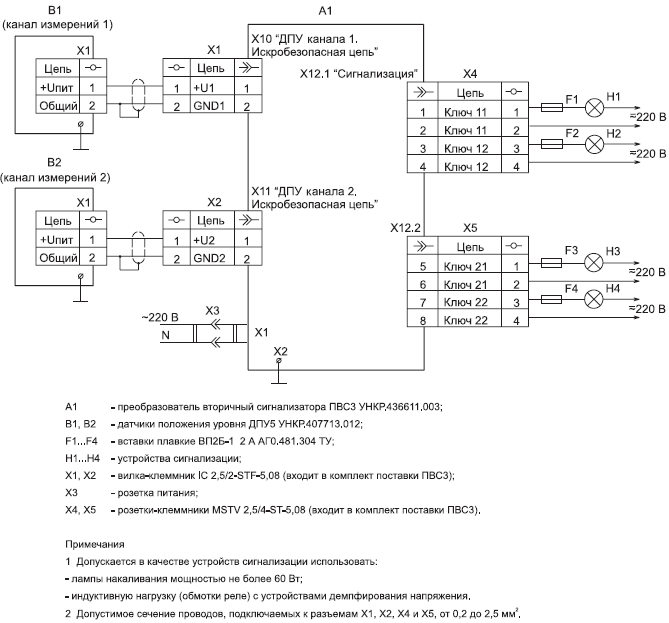

Рисунок I.2.3 Схема соединений блоков прибора и внешних устройств
