Блок питания изолированный БПИ4

Блок питания изолированный БПИ41 Назначение

1.1 Блок питания изолированный БПИ4 (далее «прибор») предназначен для преобразования сетевого переменного напряжения 220 В, 50 Гц в постоян ное стабилизированное напряжение от 22,5 до 28,5 В с гальванической изоляцией от сети питания.

1.2 Условия эксплуатации и степень защиты прибора

1.2.1 Номинальные значения климатических факторов – согласно ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная), но при этом значение температуры окружающей среды устанавливается от 0 до + 60 °С.

1.2.2 Степень защиты оболочки прибора IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм).

2 Технические данные

2.1 Основные технические данные и характеристики
Основные технические данные и характеристики приведены в таблице VII.2.1.

Таблица VII.2.1

Наименование Значение
Параметры питания:
1
Напряжение питания, В, эффективное значение

2 Частота, Гц

от 187 до 242
(от 176 до 264
кратковременно)
от 47 до 63
Мощность, потребляемая прибором, Вт, не более 150
Максимальная мощность, отдаваемая в нагрузку, Вт 120
Диапазон изменения тока нагрузки, А от 0 до 5
Выходное стабилизированное напряжение, В от 22,5 до 28,5
Изменение выходного напряжения при изменении тока нагрузки от 0 до 5 А, %, не более ±1
Изменение выходного напряжения при изменении питания, %, не более ±1
Изменение выходного напряжения при изменении температуры окружающей среды в диапазоне условий эксплуатации, %, не более ±0,5
Максимальная двойная амплитуда пульсаций выходного напряжения, мВ, не более 500
Сопротивление изоляции между входными и выходными цепями в нормальных климатических условиях, МОм, не менее 20
Напряжение изоляции между входными и выходными цепями в нормальных климатических условиях, эффективное значение, В, не менее 1500

2.2 Надежность

2.2.1 Средняя наработка на отказ прибора не менее 50000 ч.

2.2.2 Срок службы прибора составляет 10 лет.

2.3 Конструктивные параметры

2.3.1 Габаритные размеры прибора не превышают 106х125х136,5 мм.

2.3.2 Габаритные и установочные размеры прибора приведены на рисунке VII.2.1.

2.3.3 Масса прибора не превышает 0,95 кг.

3 Комплектность поставки

В комплект поставки прибора входят:
– блок питания изолированный БПИ4 УНКР.436234.003     – 1 шт.;
– руководство по эксплуатации УНКР.436234.003 РЭ         – 1 шт.;
– паспорт УНКР.436234.003 ПС                                            – 1 шт.;
– тара транспортная УНКР.321312.060                               – 1 шт.

Примечание

Документ УНКР.436234.003 РЭ поставляется в количестве одного экземпляра на партию до пяти штук или на каждые пять штук в партии.

4 Общее устройство и принцип работы прибора

4.1 Блок питания выполнен на основе высокочастотного обратноходового преобразователя выпрямленного напряжения сети 220 В, 50 Гц в выходное стабилизированное от 22,5 до 28,5 В.

4.2 Прибор обеспечивает:
– гальваническую развязку между входными и выходными цепями с помощью высокочастотного трансформатора и оптронной развязки в цепи обратной связи;
– подавление радиопомех;
– ограничение броска тока при включении прибора;
– регулировку выходного напряжения от 22,5 до 28,5 В;
– защиту силовых компонентов при перегрузке и коротком замыкании нагрузки;
– индикацию нормальной работы (непрерывное свечение индикатора) и перегрузки или короткого замыкания в нагрузке (прерывистое свечение индикатора);
– выдачу сигнала «питание в норме» на выходе «Контроль».

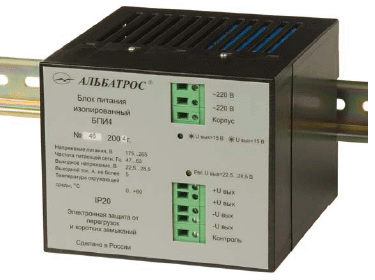

4.3 Прибор выполнен в пластмассовом корпусе, в котором установлена печатная плата. Передняя часть прибора закрывается крышкой. На крышке размещены декоративный шильдик с названием и параметрами прибора, светодиод и регулировочный резистор.

Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

5 Установка прибора

5.1 Установка прибора производится на горизонтальный монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co. При установке нескольких приборов на рельс в один ряд необходимо обеспечить зазор между корпусами не менее 10 мм.

5.2 Сведения по установке даны в руководстве по эксплуатации прибора УНКР.436234.003 РЭ.

5.3 Схема подключений к прибору внешних устройств дана на рисунке VII.2.2.

6 Дополнительная информация

6.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.436234.003 РЭ.

6.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

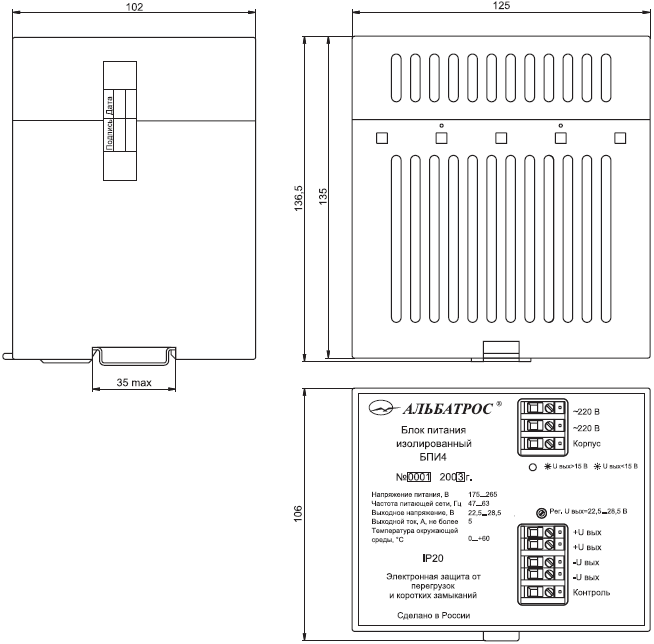

Рисунок VII.2.1 Габаритные размеры прибора

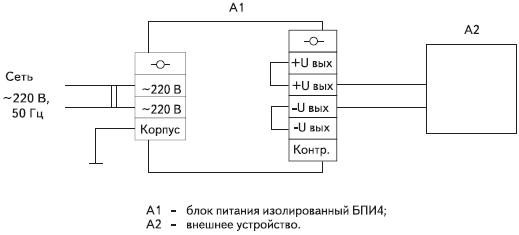

Рисунок VII.2.2 Схема подключений к прибору внешних устройств
