Барьер искробезопасности БИБ3

Барьер искробезопасности БИБ31 Назначение

1.1 Барьер искробезопасности БИБ3 (далее «прибор») обеспечивает передачу состояния «сухих» контактов по четырем изолированным каналам из взрывоопасной зоны на релейные выходы, находящиеся во взрывобезопасной зоне, гальваническую изоляцию входов и выходов между собой и источником питания.

1.2 Условия эксплуатации и степень защиты прибора

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная).

1.2.2 Степень защиты оболочки прибора IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12 мм).

1.3 Прибор соответствует требованиям ГОСТ 12.2.007.0, ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеет для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» по ГОСТ Р 51330.0.

2 Технические данные

2.1 Основные технические данные и характеристики

2.1.1 Основные технические данные и характеристики прибора приведены в таблице VI.3.1.

Таблица VI.3.1

Наименование Значение
Количество изолированных каналов 4
Входной сигнал взрывоопасной зоны «сухой» контакт
Максимальное напряжение на контактах взрывоопасной зоны 18 В
Максимальный ток через контакты взрывоопасной зоны 15 мА
Выходной сигнал взрывобезопасной зоны «сухой» контакт
Максимальная частота замыкания контактов взрывоопасной зоны при длительности замыкания не менее 0,25 мс, не более 2 кГц
Максимальное напряжение на контактах взрывобезопасной зоны ± 26,4 В
Максимальный ток через контакты взрывобезопасной зоны  ± 200 мА
Напряжение на замкнутых контактах взрывобезопасной зоны, не более 1,5 В
Сопротивление изоляции между входными и выходными цепями в нормальных климатических условиях, не менее  20 МОм
Сопротивление изоляции между входными цепями и цепями питания в нормальных климатических условиях, не менее 20 МОм
Сопротивление изоляции между выходными цепями и цепями питания в нормальных климатических условиях, не менее 20 МОм
Напряжение изоляции между входными и выходными цепями в нормальных климатических условиях, эффективное значение, не менее 1500 В
Напряжение изоляции между входными цепями и цепями питания в нормальных климатических условиях, эффективное значение, не менее 1500 В
Напряжение изоляции между выходными цепями и цепями питания в нормальных климатических условиях, эффективное значение, не менее 250 В

2.1.2 На передней панели БИБ3 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.3 Прибор размещается во взрывобезопасной зоне.

2.2 Электрические параметры и характеристики

2.2.1 Питание прибора осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.2.2 Ток потребления прибора составляет не более 100 мА.

2.2.3 По степени защиты от поражения электрическим током прибор относится к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

2.2.4 Нормальное функционирование прибора обеспечивается при длине соединительного кабеля между прибором и датчиком не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: : RКАБ ≤ 100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.

2.2.5 Характеристики искробезопасности прибора приведены в таблице VI.3.2

Таблица VI.3.2

Максимальное значение  Уровень искробезопасной цепи Подгруппа Co, мкФ, не более Lo, мГн, не более
Uo=24 В
Io=40 мА
ib IIB 0,25 2

2.3 Надежность

2.3.1 Средняя наработка на отказ прибора не менее 50000 ч.

2.3.2 Срок службы прибора составляет 10 лет.

3 Общее устройство и принцип работы прибора

3.1 Прибор выполнен на основе твердотельных реле КР293КП1А и обеспечивает передачу состояния «сухих» контактов по четырем изолированным каналам из взрывоопасной зоны на релейные выходы, находящиеся во взрывобезопасной зоне, а также гальваническую изоляцию входов и выходов между собой и источником питания.

3.2 Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения и плавких предохранителей в цепях питания и на выходах прибора.

3.5 Прибор выполнен в пластмассовом корпусе, в котором установлены две печатные платы.

3.6 Передняя часть прибора закрывается двумя крышками до щелчка. На крышках размещены декоративные шильдики и светодиод. Крышки имеют окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатных платах.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

3.9 Функциональная схема БИБ3 приведена на рисунке VI.3.1.

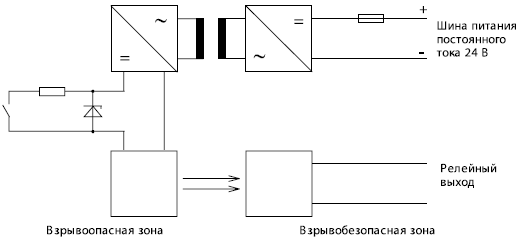

Рисунок VI.3.1 – Функциональная схема БИБ3

4 Комплектность поставки

В комплект поставки БИБ3 входят:

– барьер искробезопасности БИБ3 УНКР.426475.016
– руководство по эксплуатации УНКР.426475.016 РЭ
– паспорт УНКР.426475.016 ПС
– тара транспортная УНКР.321312.041
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.


Примечание

Документ УНКР.426475.016 РЭ поставляется в количестве одного экземпляра на партию до пяти штук или на каждые пять штук в партии.

5 Габаритные размеры и масса

5.1 Габаритные размеры прибора БИБ3 (не превышают 99х35,2х115,8 мм) приведены на рисунке VI.3.2.

5.2 Масса прибора не превышает 0,3 кг.

6 Установка прибора

6.1 Прибор предназначен для установки в помещении.

6.2 Установка прибора производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке прибора даны в руководстве по эксплуатации УНКР.426475.016 РЭ.

6.4 Схема подключения к прибору БИБ3 внешних устройств дана на рисунке VI.3.3.

7 Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с прибором даны в руководстве по эксплуатации УНКР.426475.016 РЭ.

7.2 Руководство по эксплуатации в электронном виде размещено на прилагаемом к настоящему каталогу CD-диске.

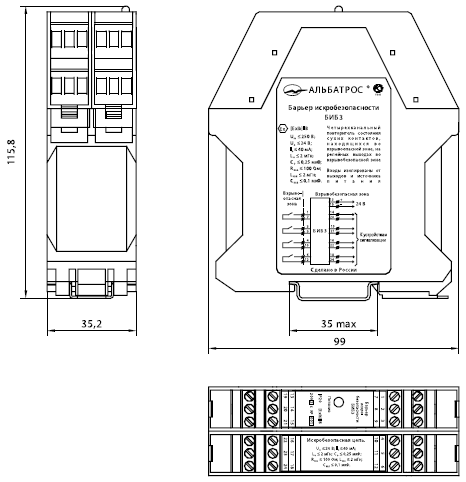

Рисунок VI.3.2 – Габаритные размеры БИБ3

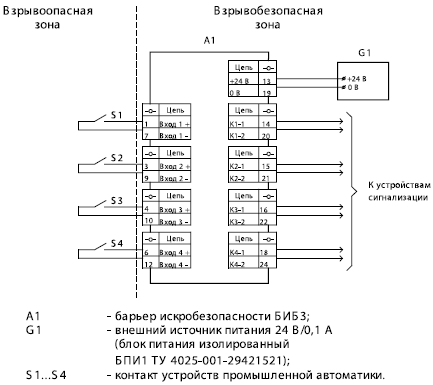

Рисунок VI.3.3 – Схема подключения к прибору БИБ3 внешних устройств
