Барьеры искробезопасности БИБ1, БИБ1/2

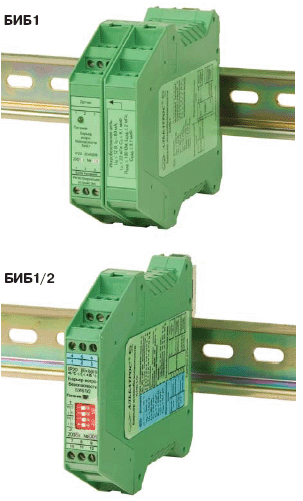

Барьеры искробезопасности БИБ1, БИБ1/21 Назначение

1.1 Барьеры искробезопасности БИБ1, БИБ1/2 (далее «БИБ1», «БИБ1/2» или «приборы») предназначены для изолированного от цепи заземления и других цепей питания напряжением 12 В двухпроводных или трехпроводных датчиков во взрывоопасной зоне, повторяют токовый сигнал от датчиков на нагрузке во взрывобезопасной зоне.
Входы и выходы приборов изолированы друг от друга и источника питания.

1.2 Условия эксплуатации и степень защиты приборов.

1.2.1 Номинальные значения климатических факторов по ГОСТ 15150 для вида климатического исполнения УХЛ4, тип атмосферы II (промышленная) с верхним пределом рабочей температуры +35°C.

1.2.2 Степень защиты оболочки приборов IP20 по ГОСТ 14254 (защита от проникновения твердых тел размером более 12,5 мм).

1.3 Приборы соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10, имеют для выходных цепей вид взрывозащиты «Искробезопасная электрическая цепь», уровень взрывозащиты «Взрывобезопасный» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11, маркировку взрывозащиты «[Exib]IIB» и могут применяться вне взрывоопасных зон помещений и наружной установки согласно требованиям главы 7.3 ПУЭ (шестое издание) и других нормативно-технических документов, регламентирующих применение оборудования во взрывоопасных зонах.

2 Технические данные

2.1 Основные технические данные и характеристики.

2.1.1 Основные технические данные и характеристики приборов приведены в таблице VI.1.1.

Таблица VI.1.1

Наименование БИБ1 БИБ1/2
Количество каналов 1 2
Входной сигнал взрывоопасной зоны от 4 до 20 мА от 0 до 20 мА (от 4 до 20) мА
Выходной сигнал взрывобезопасной зоны
(для БИБ1/2 в зависимости от состояния выключателей, см таблицу VI.1.2)
от 4 до 20 мА от 0 до 20 мА (от 4 до 20) мА
от 0 до 5 В (от 1 до 5) В
от 0 до 10 В (от 2 до 10) В
Диапазон сопротивления нагрузки от 0 до 600 Ом – от 0 до 750 Ом (выход от 0 до 20 мА (от 4 до 20) мА);
– 500 кОм (выход от 0 до 5 В (от 1 до 5 В));
– 1 Мом (выход от 0 до 10 В (от 1 до 10 В))
Напряжение изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между входными цепями взрывоопасной зоны и цепями питания (эффективное значение), не менее 1500 В, 50 Гц 1500 В, 50 Гц
Напряжение изоляции между выходными цепями взрывобезопасной зоны и цепями питания (эффективное значение), не менее 250 В, 50 Гц 250 В, 50 Гц
Сопротивление изоляции между входными цепями взрывоопасной зоны и выходными взрывобезопасной зоны, не менее 20 МОм – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между входными цепями взрывоопасной зоны и цепями питания, не менее 20 МОм – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Сопротивление изоляции между выходными цепями взрывобезопасной зоны и цепями питания, не менее 20 МОм – не менее 20 МОм при нормальных условиях;
– не менее 5 МОм при верхнем значении температуры рабочих условий
Напряжение питания на входных клеммах 1 и 3 (4 и 6), подаваемое на двухпроводный датчик и линию, при токе до 20 мА (для БИБ1/2) от 10,5 до 12,6 В
Ток короткого замыкания входных клемм 1 и 3 (4 и 6) (для БИБ1/2) от 40 до 80 мА
Напряжение питания на входных клеммах 1 и 2 (4 и 5), подаваемое на трехпроводный датчик и линию, при токе до 40 мА (для БИБ1/2) от 11 до 12,6 В
Ток короткого замыкания входных клемм 1 и 2 (4 и 5) (для БИБ1/2) от 40 до 80 мА
Напряжение на выходных клеммах 7 и 10 (9 и 12) (для БИБ1/2) от 0 до 15 В

2.1.2 Вид выходного сигнала БИБ1/2 зависит от состояния выключателей на передней панели прибора и соответствует таблице VI.1.2.

Таблица VI.1.2

Канал Состояние выключателей Выходной сигнал взрывобезопасной зоны
1 1 ON
2 ON
от 0 до 5 В
(от 1 до 5 В)
1 1 OFF
2 ON
от 0 до 10 В
(от 2 до 10 В)
1 1 ON или OFF
2 OFF
от 0 до 20 мА
(от 4 до 20 мА)
2 3 ON
4 ON
от 0 до 5 В
(от 1 до 5 В)
2 3 OFF
4 ON
от 0 до 10 В
(от 2 до 10 В)
2 3 ON или OFF
4 OFF
от 0 до 20 мА
(от 4 до 20 мА)

2.1.3 На передней панели приборов БИБ1 и БИБ1/2 размещен светодиод ПИТАНИЕ зеленого цвета.

2.1.4 На передней панели БИБ1/2 размещены выключатели, определяющие тип выходного сигнала первого и второго каналов в соответствии с таблицей VI.1.2.

2.1.5 Связь приборов с датчиками осуществляется с помощью трехпроводного кабеля.

2.1.6 Приборы предназначены для непрерывной работы.

2.1.7 Приборы размещаются во взрывобезопасной зоне.

2.1.8 Приборы соответствует требованиям ГОСТ Р 51318.22 по уровню излучаемых радиопомех и ГОСТ Р 51527 по уровню кондуктивных помех.

2.2 Метрологические характеристики

2.2.1 Метрологические характеристики БИБ1 приведены в таблице VI.1.3.

Таблица VI.1.3

Наименование Значение
Изменение выходного сигнала при изменении нагрузки от 0 до 600 Ом, % от диапазона выходного сигнала, не более ± 0,1
Пределы допускаемой приведенной основной погрешности выходного сигнала, %, не более ± 0,1
Нелинейность, % от диапазона выходного сигнала, не более ± 0,1
Изменение выходного сигнала при изменении температуры окружающей среды, %/°C от диапазона выходного сигнала, не более ± 0,02
Изменение выходного сигнала при изменении напряжения питания, %/В, от диапазона выходного сигнала, не более ± 0,2

2.2.2 Метрологические характеристики БИБ1/2 приведены в таблице VI.1.4.

Таблица VI.1.4

Наименование Значение
Пределы допускаемой приведенной основной погрешности выходного сигнала с учетом нелинейности, %, не более ± 0,15
Пределы допускаемой приведенной дополнительной погрешности выходного сигнала при изменении нагрузки от минимального до максимального значения, %, не более ± 0,05
Пределы допускаемой приведенной дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C, %, не более ± 0,15

2.3 Электрические параметры и характеристики

2.3.1 Питание приборов осуществляется от внешнего блока питания напряжением (24 ± 2,4) В.

2.3.2 Ток потребления приборов составляет не более 100 мА для БИБ1 и не более 300 мА для БИБ1/2.

2.3.3 По степени защиты от поражения электрическим током приборы относятся к классу защиты I в соответствии с требованиями ГОСТ 12.2.007.0.

2.3.4 Нормальное функционирование приборов обеспечивается при длине соединительного кабеля между прибором и датчиком не более 1,5 км. Разрешается применение экранированных контрольных кабелей со следующими параметрами: RКАБ ≤ 100 Ом, СКАБ ≤ 0,1 мкФ, LКАБ ≤ 2 мГн.

2.3.5 Характеристики искробезопасности приборов приведены в таблице VI.1.5.

Таблица VI.1.5

Наименование БИБ1 БИБ1/2
Максимальное значение Uo=12 В; Io=80 мА Uo=14,3 В; Io=80 мА
Уровень искробезопасной цепи ib ib
Подгруппа IIB IIB
Co, мкФ 5,1 1,8
Lo, мГн 22 22

2.4 Надежность

2.4.1 Средняя наработка на отказ приборов не менее 50000 ч.

2.4.2 Срок службы приборов составляет 10 лет.

3 Общее устройство и принцип работы приборов

3.1 Приборы выполнены на основе изолирующих усилителей ISO124 и выполняют функции обеспечения искробезопасным питанием двухпроводных и трехпроводных датчиков, расположенных во взрывоопасной зоне с обеспечением гальванической развязки, и гальваническую развязку выходного сигнала от датчиков с токовым выходом 4…20 мА.

3.2 Гальванически изолированное питание обеспечивается с помощью изолирующих преобразователей постоянного напряжения в постоянное.

3.3 Взрывобезопасное питание формируется за счет применения токовых барьеров, ограничивающих величины напряжений и токов, поступающих во взрывоопасную зону.

3.4 Взрывобезопасность прибора в целом обеспечивается за счет применения ограничителей напряжения, защитных диодов и плавких предохранителей в цепях подключения прибора к питанию и внешнему устройству.

3.5 Приборы выполнены в пластмассовых корпусах, в корпусе каждого прибора установлена печатная плата.

3.6 Передняя часть приборов закрывается крышкой до щелчка. На крышке размещены декоративные шильдики и светодиод. Крышка имеет окна для подключения входных и выходных цепей прибора через клеммные соединители, установленные на печатной плате.

3.7 На боковой поверхности корпуса размещен декоративный шильдик со схемой включения прибора и параметрами соответствия стандартам по искробезопасности.

3.8 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co., для чего на задней стороне корпуса имеется соответствующий узел крепления.

3.9 Функциональная схема БИБ1 (одного канала БИБ1/2) приведена на рисунке VI.1.1.

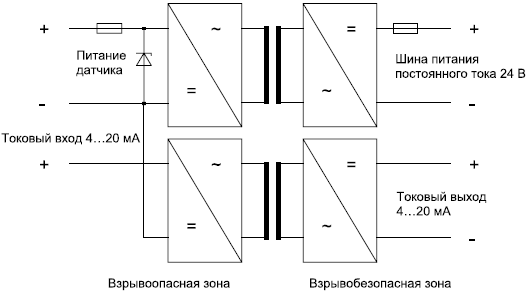

Рисунок VI.1.1 – Функциональная схема БИБ1 (одного канала БИБ1/2)

4 Комплектность поставки

4.1 Комплектность поставки БИБ1

В комплект поставки БИБ1 входят:

– барьер искробезопасности БИБ1 УНКР.426475.014
– руководство по эксплуатации УНКР.426475.014 РЭ
– паспорт УНКР.426475.014 ПС
– тара транспортная УНКР.321312.020
– 1 шт.;
– 1 шт.;
– 1 шт.;
– 1 шт.


Примечание

Документ УНКР.426475.014 РЭ поставляется в одном экземпляре на партию до пяти штук или на каждые пять штук в партии.

4.2 Комплектность поставки БИБ1/2

В комплект поставки БИБ1/2 входят:

– барьер искробезопасности БИБ1/2 УНКР.426475.028
– руководство по эксплуатации УНКР.426475.028 РЭ
– тара транспортная УНКР.321312.081
– 1 шт.;
– 1 шт.;
– 1 шт.

5 Габаритные размеры и масса


5.1 Габаритные размеры приборов БИБ1 (не превышают 99х35,2х115,8 мм) и БИБ1/2 (не превышают 99х17,5х114,5 мм) приведены на рисунках VI.1.2 и VI.1.3 соответственно.

5.2 Масса приборов не превышает 0,2 кг.

6 Установка приборов

6.1 Приборы предназначены для установки в помещении.

6.2 Установка приборов производится на монтажный рельс EN 50 022-35x7,5 Phoenix Contact GmbH & Co.

6.3 Сведения по установке приборов даны в руководствах по эксплуатации УНКР.426475.014 РЭ (БИБ1) и УНКР.426475.028 РЭ (БИБ1/2).

6.4 Схема подключения к прибору БИБ1 внешних устройств дана на рисунке VI.1.4.

6.5 Схемы подключения к прибору БИБ1/2 внешних устройств на примере канала 1 даны на рисунках VI.1.5… VI.1.7.

7. Дополнительная информация

7.1 Подробно сведения по техническим характеристикам, принципу действия, установке, подготовке к работе и порядке работы с приборами даны в руководствах по эксплуатации УНКР.426475.014 РЭ (БИБ1) и УНКР.426475.028 РЭ (БИБ1/2).

7.2 Руководства по эксплуатации в электронном виде размещены на прилагаемом к настоящему каталогу CD-диске.

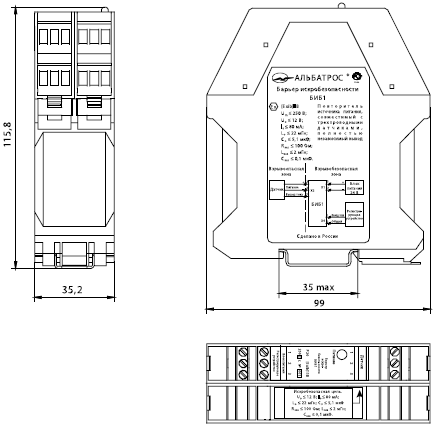

Рисунок VI.1.2 – Габаритные размеры БИБ1

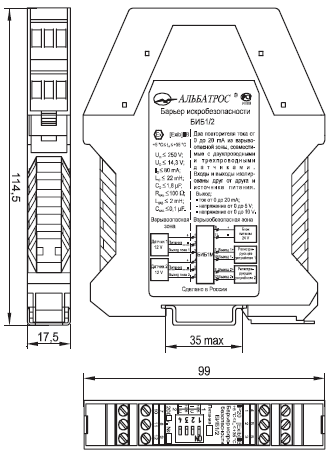

Рисунок VI.1.3 – Габаритные размеры БИБ1/2

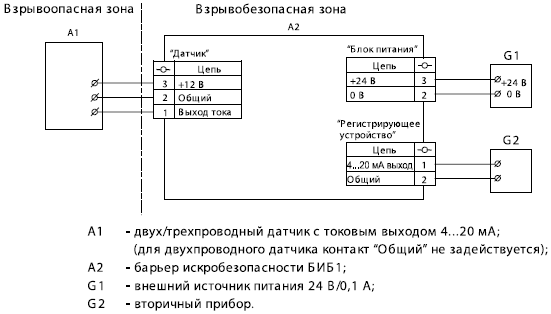

Рисунок VI.1.4 – Схема подключения к прибору БИБ1 внешних устройств

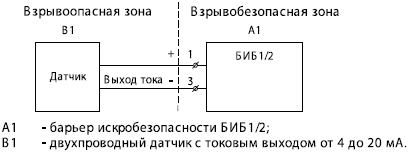

Рисунок VI.1.5 – Схема подключения к прибору БИБ1/2 двухпроводного датчика
с токовым выходом от 4 до 20 мА

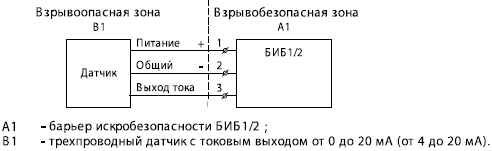

Рисунок VI.1.6 – Схема подключения к прибору БИБ1/2 трехпроводного датчика
с токовым выходом от 0 до 20 мА

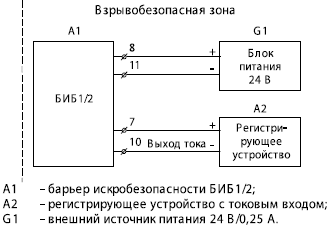

Рисунок VI.1.7 – Схема подключения прибора БИБ1/2 к регистрирующему
устройству и источнику питания
