Преобразователи термоэлектрические ТХА/ТХК-2088, 2288, ТПР/ТПП-2888, 2788, ТХА-2188, ТХК-2488, ТХК-2788, ТХК-0583

Преобразователи термоэлектрические  (далее – термопреобразователи) предназначены для измерений температуры твердых, жидких, газообразных сред и сыпучих веществ в диапазоне температур от минус 270 до 1800 °С.

Термопреобразователи обеспечивают измерение температуры как нейтральных, так и агрессивных сред.

Вид климатического исполнения:

по устойчивости к климатическим воздействиям при эксплуатации термопреобразователи соответствуют группе исполнения Д3 при температуре окружающей среды от минус 50 до плюс 50°C ; по устойчивости к механическим воздействиям при эксплуатации термопреобразователи  соответствуют группе исполнения N3.

Все преобразователи имеют степень защиты от попадания пыли и влаги  IP55.

Класс допуска – 2.

Межповерочный интервал – 2 года. При  использовании  при температуре от 1100 до 1800°С

межповерочный интервал – 6 мес.

При заказе преобразователей необходимо указать: модель (левые столбцы, ТХА – хромель-алюмель, ТХК – хромель-капель),  длину L  и  диаметр погружаемой части термометра, длину монтажной части  (см. рисунки).

Термопреобразователи  вида ТХА-2088  (см. рис.1-5) могут изготавливаться  с унифицированным выходным сигналом (4-20 мА, 0-5 мА ) .

В этом случае  они обозначаються:    ТХАУ 9304   ( 4 - 20 мА )

                                                               ТХАУ 9303   ( 0 - 5 мА ).

Перечень термопар

ТХА-2088

ТХК-2088

Преобразователи термоэлектрические ТХА/ТХК-2088, 2288, ТПР/ТПП-2888, 2788, ТХА-2188, ТХК-2488, ТХК-2788, ТХК-0583

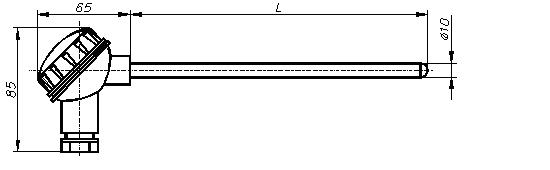

Рис. 1



t2

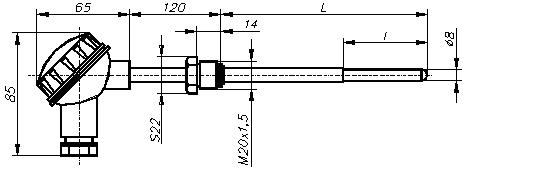

Рис. 2



t3

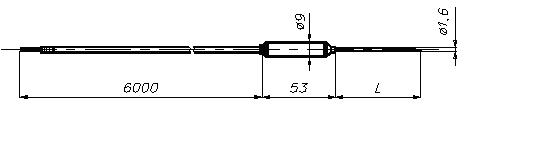

Рис. 3



t4

Рис. 4



ТХА-2188



t5

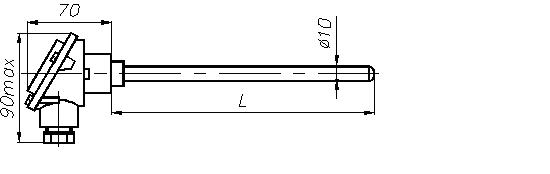

Рис. 1



t6

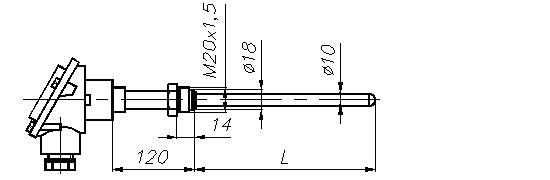

Рис. 2



ТХА-2288

(термо-вставка)

ТХК-2288

(термо-вставка)

t7

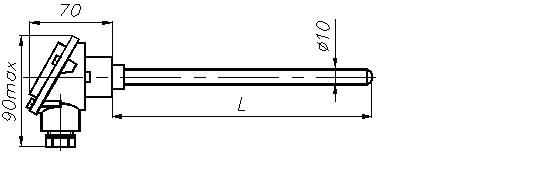

Рис. 1



t8

Рис. 2





ТХК-2488

t9

Рис. 1



t10

Рис. 2





ТХК-2788

t11



ТХК-0583

t12

ТПР-2888, ТПП-2888

t13

ТПР-2788,ТПП-2788

t14
