Термопреобразователи сопротивления ТСП/ТСМ-2088, 2002, 2288, 2388, 1987, 2187, 2001, 2188, 1288-01, ТСП-1889, ТСП-2287, ПТСВР

Термопреобразователи сопротивления ТСП-2000, ТСМ-2000 (далее – термопреобразователи) предназначены для измерений температуры жидких, газообразных сред, сыпучих веществ и твердых тел.

Термопреобразователи обеспечивают измерение температуры как нейтральных, так и агрессивных сред.

Вид климатического исполнения:

  • для всех термопреобразователей:

УЗ, ТЗ по ГОСТ 15150, группа исполнения С4 по ГОСТ 12997, но при температуре окружающей среды от минус 50 до плюс 50°C;

  • для термопреобразователей ТСП-2088, ТСП-2088-01, ТСМ-2088, ТСМ-2088-01:

ТВ1, ТВ2 по ГОСТ 15150, но при температуре до 60°С.

  • для термопреобразователей ТСП-2188, ТСМ-2188:

У1,ТВ1 по ГОСТ 15150, группа исполнения Д2 по ГОСТ 12997, но при температуре до плюс 50°C;

  • для термопреобразователей ТСП 2288, ТСП-2388, ТСМ-2288, ТСМ-2388:

ТВ2 по ГОСТ 15150, но при температуре до плюс 85°C

Все преобразователи имеют степень защиты от попадания пыли и влаги  IP55.

Межповерочный интервал – 2 года.

При заказе преобразователей необходимо указать: модель (два левых столбца), класс    допуска,  длину L  и  диаметр погружаемой части термометра, длину монтажной части, (см. рисунки),  НСХ (100М, 50 М и т.д.),  схему соединения (2-х, 3-х, 4-х проводная),   температурный диапазон.

Термопреобразователи  вида ТСП-2088 и ТСМ-2088 (см. рис.1-5) могут изготавли-   ваться с унифицированным выходным сигналом (4-20 мА, 0-5 мА ) в том числе в Ех   исполнении. В этом случае  они обозначаються:    ТСМУ 9304,    ТСПУ 9304   ( 4 - 20 мА ) , ТСМУ 9303,    ТСПУ 9303   ( 0 - 5 мА ).

Перечень термометров

ТСП-2088

Кл. А, В, С

ТСМ-2088

Кл. А, В,С

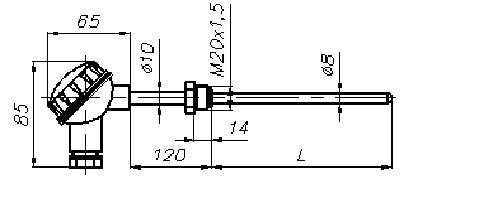

Термопреобразователи сопротивления ТСП/ТСМ-2088, 2002, 2288, 2388, 1987, 2187, 2001, 2188, 1288-01, ТСП-1889, ТСП-2287, ПТСВР

Рис. 1

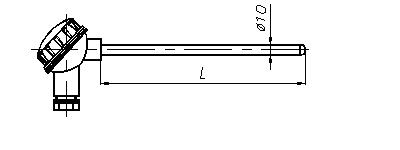

tt2

Рис.2

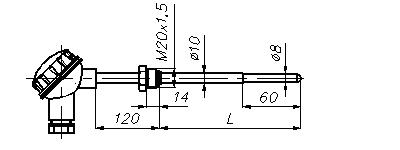

tt3

Рис. 3

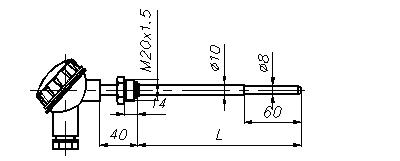

tt4

Рис. 4



tt5

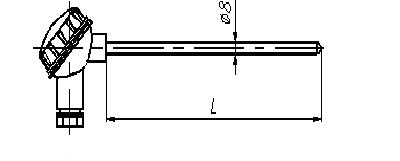

Рис. 5



ТСП-2002

Кл. А, В, С

ТСМ-2002

Кл. А, В, С

tt6

ТСП-2288

ТСМ-2288

tt7

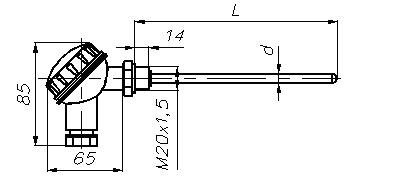

Рис. 1

Кл. А, В, С

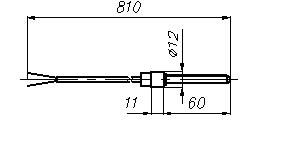

tt8

Рис. 2

Кл. В, С

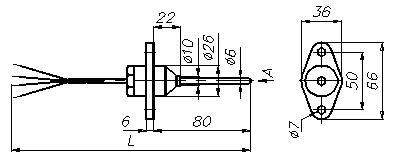

tt9

Рис. 3

Кл. В, С

ПТСВР

Кл. В, С

-

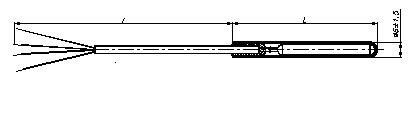

tt10



ТСП-2388

Кл. В, С

ТСМ-2388

Кл. В, С

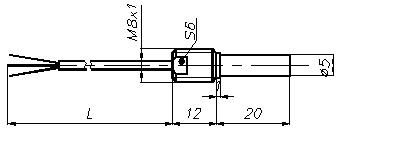

tt11

Рис. 1

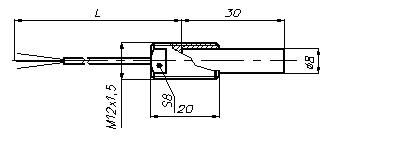

tt12

Рис. 2

tt13

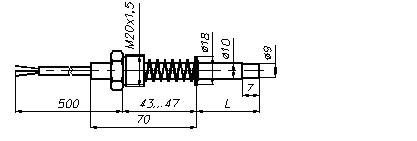

Рис. 3

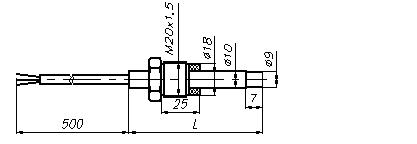

tt14

Рис. 4

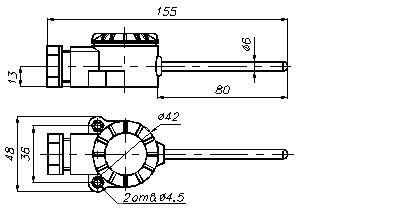

ТСП-1987

Кл. В, С

ТСМ-1987

Кл. В, С

 tt15

ТСП-1889

Кл. В, С

-

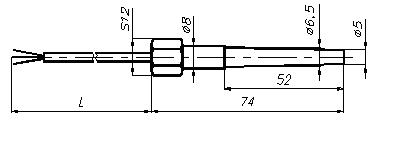

tt16

Рис. 3



ТСП-2187

Кл. А, В, С



1ЕхdIICT6

ТСМ-2187

Кл. А, В, С



1ExdIICT6

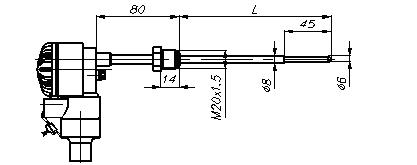

tt17

Рис. 1

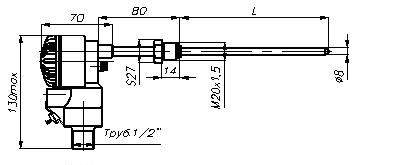

tt18

Рис. 2

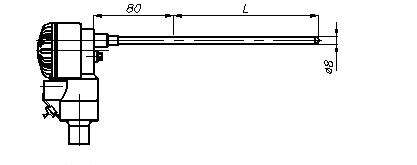

tt19

Рис. 4



ТСП-2001

Кл. В, С

ТСМ-2001

Кл. В, С

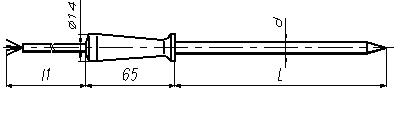

  tt20

ТСП-2188

Кл. А, В, С

ТСМ-2188

Кл. А, В, С

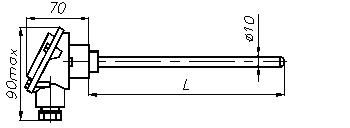

tt21

Рис. 1



tt22

Рис. 2



tt23

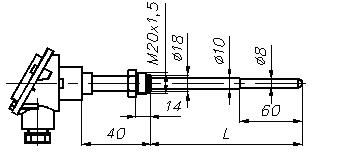

Рис. 3



ТСП-1288-01

(термо-

вставка)

Кл. А, В, С

ТСМ-1288-01

(термо-

вставка)

Кл. А, В, С

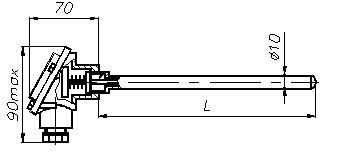

tt24

Рис. 1



tt25

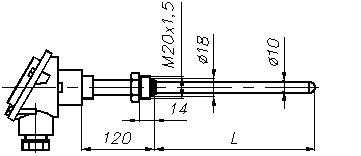

Рис. 2



ТСП-2287
Кл. А, В, С

-

tt26

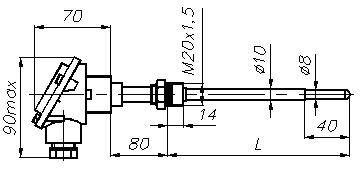

Рис. 1



tt27

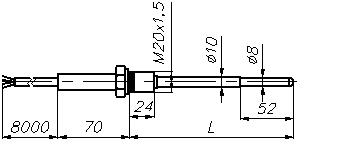

Рис. 3
