Комбинированный измерительный
преобразователь влажности и температуры КИП-20
 «КИП-20»
предназначен для непрерывного преобразования относительной влажности и
температуры в общем локальном объеме (около 1см3) неагрессивных газов (воздух,
азот, аргон, природный газ и т.д.) в унифицированный токовый сигнал 4
- 20 мА по ГОСТ 26.011-80 в двухпроводном варианте
исполнения (раздельно по каждому каналу). «КИП-20» относится к изделиям ГСП 3-го
порядка, исполнения Д2 по ГОСТ 12997-84, соответствует общим техническим
условиям по ГОСТ 23382-78 и ГОСТ 13384-93 и может использоваться в системах
автоматического управления, контроля и регулирования параметров технологических
процессов.
Комбинированный измерительный
преобразователь влажности и температуры КИП-20 предназначен для непрерывного
преобразования влажности и температуры неагрессивных газов ( воздух, азот,
аргон, природный газ и т.д.) в локальном объеме около 1 см3 в унифицированный
токовый сигнал 4-20 мА ( раздельно по каждому каналу ) при давлении в измеряемой
среде до 1,6 МПа. Данный преобразователь так же выпускается в настеном (на DIN
-рейку) исполнении для измерения температуры и влажности в помещении.
По устойчивости к воздействию пыли, воды,
влажности и температуры, изделие соответствует степени защиты IP 67 по ГОСТ
14254-96 и исполнению Д2 по ГОСТ 12997-84. Категория размещения У1 по ГОСТ
15150-69. Кроме того, конденсация влаги в модуле первичных преобразователей
влажности – температуры или полное погружение измерительного объема в воду до
глубины 15см (температура воды менее 40 ° С) не приводят к нарушению
устойчивости функционирования изделия «КИП-20».
По устойчивости к механическим
воздействиям устройство «КИП-20» соответствует группе исполнения N 3 по ГОСТ
12997-84.
По способу защиты человека от поражения
электрическим током изделие относится к классу III по ГОСТ 12.2.007.0-75.
Корпус «КИП-20» заземления не требует.
Метрологические характеристики
канала измерения относительной влажности «КИП- 20»:
|
Диапазон измерений, %
|
0
ё
100 |
|
Диапазон температур анализируемого
газа, ° С |
- 40
ё
80 |
|
Диапазон статических давлений
анализируемого газа, МПа |
1,6 |
|
Диапазон температур окружающей
среды, ° С |
- 40
ё
80 |
|
Предел допускаемой основной
абсолютной погрешности s од , %
|
± 2 |
|
Предел допускаемого значения
вариации выходного сигнала, % |
1 |
Метрологические характеристики
канала измерения температуры «КИП-20»:
|
диапазон измерений, ° С
|
-40
ё
80 |
|
диапазон статических давлений
анализируемого газа, МПа |
1,6 |
|
диапазон температур окружающей
среды, ° С |
- 40
ё
80 |
|
предел основной допускаемой
относительной погрешности, приведенной к диапазону измерения, g
од , % |
± 0,4
|
|
предел допускаемого значения
вариации выходного сигнала, % |
± 0,1 * g од
|

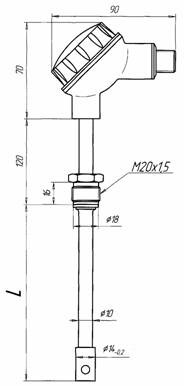

Внешний вид и габаритно-присоединительные
размеры см. на рисунке.
|
L ,мм
|
120, 160, 200, 250, 320,
400, 500, 600 |
|
