Система динамометрирования стационарная ДДС-04

Система динамометрирования стационарная ДДС-04 (динамограф) предназначена для регистрации усилия на шток глубинного насоса СКН и фиксации момента прохождения им нижней и верхней мертвых точек.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Группа климатического исполнения элементов системы: Д1 по ГОСТ 12997-84, для температур -40…+50°C. Система ДДС-04 является взрывозащищенным изделием с уровнем взрывозащиты "повышенная надежность против взрыва" и видом взрывозащиты "искробезопасная электрическая цепь "ic" по ГОСТ Р 51330.10-99. Датчик усилия ДУ-04 имеет маркировку взрывозащиты "2Exic IIBT4" и может применяться во взрывоопасных зонах согласно гл. 7.8 ПЭЭП (Правил эксплуатации установок потребителей).

Датчик усилия может эксплуатироваться как самостоятельно, так и в составе системы телемеханики.

Для работы с датчиками усилия непосредственно на скважине система может укомплектовываться модулем сбора информации МСИ, обеспечивающим питание датчика от автономного блока питания и двухсторонний обмен информацией по интерфейсу RS-485. Программное обеспечение МСИ позволяет задавать режимы работы динамографа ДДС-04, считывать накопленные в памяти датчика усилия данные в собственную память, просматривать эти данные на графическом дисплее и переписывать их в ЭВМ для последующей обработки.

В составе системы телемеханики питание датчика и обмен информацией осуществляется по четырехжильному кабелю через блок питания с искробезопасным барьером. В этом случае режимы работы датчика задаются контроллером системы и позволяют:
· передавать данные по усилию в реальном масштабе времени;
· формировать данные по динамограмме во внутренней памяти и передавать их по запросу контроллера;
· изменять дискретность измерения;
· работать по любому цифровому протоколу, включая Modbus-RTU, в стандарте RS 485;
· осуществлять предварительную диагностику динамограммы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

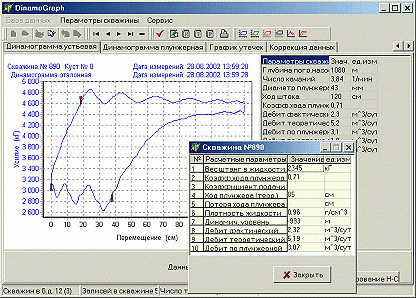

Возможности программы "DinamoGraph":
· обеспечивает обработку данных, полученных как в виде отдельных файлов, формируемых системой телемеханики, так и переписанных из памяти МСИ;
· формирует архив данных по исследованиям скважин;

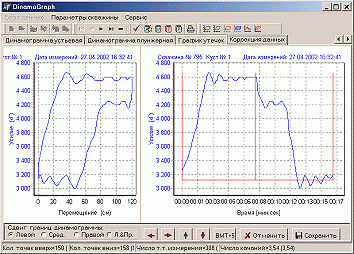

· представляет динамограмммы на экране монитора;
· отслеживает изменение режима работы насосного оборудования во времени;
· производит анализ динамограмм в целях диагностики состояния насосного оборудования;
· формирует отчеты по исследованиям скважин;
· рассчитывает и строит теоретическую и плунжерную динамограмму;
· оценивает производительность ШГН.

Важным достоинством программы является гибкий аппарат по формированию отчетов об исследованиях скважин. Пользователь сам выбирает количество динамограмм, помещаемых на один лист бумаги, при этом масштаб изображения автоматически корректируется.

Кроме самой динамограммы в отчете печатаются основные технические и эксплуатационные параметры скважины: длина хода штока, число качаний в минуту, диаметр плунжера, коэффициент хода плунжера, теоретический, фактический дебит и др.
