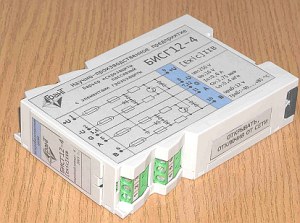

Барьер искрозащиты пассивный БИСГ12-4
 Барьеры искрозащиты пассивные используются для подключения
искробезопасных 4-х проводных преобразователей, расположенных во
взрывоопасной зоне и работающих в составе систем автоматического
контроля производственных процессов технологических установок
нефтегазодобывающих и нефтеперерабатывающих предприятий, трубопроводного
транспорта, предприятий теплоэнергетики, водоснабжения и прочих.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Барьеры обеспечивают искробезопасность электрических цепей по четырем
каналам, два из которых обеспечивают искробезопасность цепей питания,
два других - цепей обмена информацией. Каждый канал барьера представляет
собой защищенную предохранителем цепь, отводящую избыточную энергию.
Шунтирующие диоды Зенера ограничивают напряжение, а последовательно
включенный ограничительный резистор ограничивает ток в цепи опасной
зоны. В каждом канале барьера предусмотрено наличие сменных
дополнительных предохранителей, обеспечивающих защиту в случаях скачков
напряжения. Они выбраны и расположены таким образом, чтобы сработать при
недопустимом значении тока раньше основных предохранителей. Это
продлевает срок службы барьера и обеспечивает значительную экономию.
Одним из преимуществ БИСГ12-4 является наличие защиты входных и
выходных цепей барьера от грозовых помех и перенапряжений, благодаря
чему отпадает необходимость в установке дополнительных устройств
грозозащиты.
Барьеры обеспечивают уровень взрывозащиты "повышенная надежность
против взрыва" с видом взрывозащиты искробезопасная электрическая цепь,
имеют маркировку взрывозащиты "[Ехic]IIB" и предназначены для установки
вне взрывоопасных зон. Барьеры БИСГ12-4 выпускаются серийно на основании
сертификата соответствия № ROCC RU.ГБ05.B01797.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Полярность: |
неполярный |
|
Количество каналов: |
4 |
|
Рабочее напряжение постоянного тока: |
12 В |
|
Максимально допустимое рабочее напряжение постоянного тока |
13,2 В |
|
Передаваемый через барьер постоянный ток, не менее: |
20 мА |
|
Маркировка взрывозащиты: |
[Ex ic] IIB |
|
Класс оборудования по способу защиты человека от поражения
электрическим током |
1 |
|
Последовательное сопротивление одного канала барьера: |
27 Ом |
|
Ммаксимальное последовательное сопротивление одного канала
барьера: |
41,5 Ом |
|
Номинал сменного предохранителя: |
50 мА |
|
Искробезопасные параметры: |
|
|
- максимальное напряжение постоянного тока или эффективное
значение переменного Um: |
250 В |
|
- максимальное выходное напряжение Uo: |
16 В |
|
- максимальный выходной ток Io:** |
0,6 А |
|
- максимальная внешняя емкость (включая линию связи) Co, не
более: |
2,75 мкФ |
|
- максимальная внешняя индуктивность (включая линию связи)
Lo, не более: |
0,4 мГн |
|
Условия эксплуатации: |
|
|
- диапазон рабочих температур: |
-40…+85 °С |
|
- относительная влажность при 35 °С с конденсацией влаги, не
более: |
95 % |
|
Масса барьера, не более |
150 г |
|
Габаритные размеры, ВхШхГ |
76х26х111 мм |
|
Способ установки: |
DIN-рейка 35 мм |
|
