Манометр показывающий МТ-60УП
 Предназначен
для замера избыточного давления жидких и газообразных неагрессивных сред.
Работоспособен в условиях механических воздействий, дождя, пыли.
Основные
технические характеристики
|
1. Верхние значения
диапазона показаний, кгс/см2 |
100, 250 |
|
2. Класс точности |
4 |
|
3. Температура
окружающей среды, °С |
–60...+60 |
|
4. Относительная
влажность при температуре
35°С, %, не более |
80
|
|
5. Присоединительная
резьба |
М12х1,5 |
|
6. Виброустойчивость
при воздействии вибрации
в диапазоне частот, Гц
с ускорением, g |
5...120
6
|
|
7. Вибропрочность
после воздействия вибрации
с частотой, Гц
с ускорением, g |
20...120
4
|
|
8. Работоспособность
при воздействии
ударных нагрузок с ускорением, g
длительность ударного импульса, мс
после воздействия ударных нагрузок
многократного действия с ускорением, g
длительность ударного импульса, мс |
150
1...5
150
1...3
|
|
9. Исполнение |
всеклиматическое |
|
10. Корпус манометра |
водонепроницаемый |
|
11. Диаметр корпуса,
мм |
60 |
|
12. Масса, кг, не
более |
0,25 |
|
13. Изготавливается
по |
ТУ 25-02.1037-73 |
|
14. Код ОКП |
42 1213 |
Оформление заказа
|
При заказе
необходимо указать:
- Наименование и условное
обозначение манометра
- Верхнее значение диапазона
показаний
- Единицу измерения - кгс/см2,
МПа
- Наличие красной отметки на шкале
- Номер ТУ
|
Пример заказа:
Манометр показывающий с верхним значением диапазона показаний 250
кгс/см2 и красной отметкой на 190 кгс/см2:
“Манометр МТ-60УП-250/190 кгс/см2
ТУ 25-02.1037-73”. |

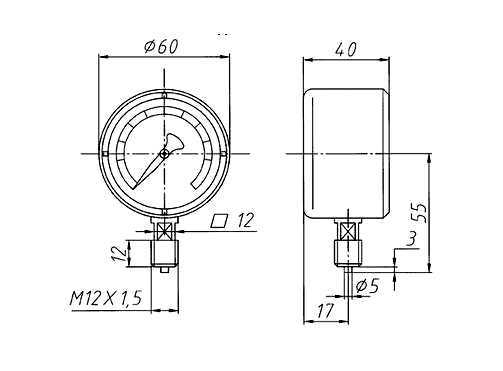

Габаритные и присоединительные размеры
|
