Преобразователи температуры термоэлектрические типа ТХА-1, ТХК-1

ТУ 4211-500-17113168-96 Госреестр №15421-96

Предназначены для измерения температуры газообразных и жидких, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру сред и твердых тел.

Тип и вид исполнения
ТХА-1-1, ТХК-1-1		ТХА-1-2, ТХК-1-2		ТХА-1-3, ТХК-1-3		ТХА-1-4, ТХК-1-4
Монтажная длина L, мм	Масса, кг	Монтажная длина L, мм	Масса, кг	Монтажная длина L, мм	Масса, кг	Монтажная длина L, мм	Длина от пояска до головки	Масса, кг
120	0,230			120	0,220	20	80	0,220
160	0,250			160	0,240	40	120	0,230
200	0,270			200	0,270	80	80	0,230
250	0,280			250	0,270	80	160	0,240
320	0,330	320	0,310	320	0,320	100	160	0,240
400	0,350	400	0,340	400	0,350	160	100	0,240
500	0,380	500	0,370	500	0,380	200	200	0,300
630	0,420	630	0,410	630	0,420	250	160	0,330
800	0,480	800	0,470	800	0,480	320	80	0,300
1000	0,550	1000	0,540	1000	0,550	320	320	0,400
1250	0,670	1250	0,660			400	250	0,400
1600	0,820	1600	0,810			500	120	0,400
2000	0,970	2000	0,950			630	170	0,470
						800	200	0,490
						1000	200	0,560
						1250	200	0,670
						1600	200	0,830

Технические характеристики термопреобразователей:

диапазон измеряемых температур, °С

от -50 до 800 - для ТХА

от -50 до 600 - для ТХК

от -50 до 600 - для ТХА-1-4

рабочий спай – 1 или 2

изолирован от защитного корпуса для термопреобразователей ТХА(ТХК)-1-1, ТХА(ТХК)-1-2;

изолирован или неизолирован от защитного корпуса для термопреобразователя ТХА(ТХК)-1-3;

неизолирован от защитного корпуса для термопреобразователя ТХА(ТХК)-1-4

показатель тепловой инерции, с

40 - для ТХА(ТХК)-1-1, ТХА(ТХК)-1-2

20 - для ТХА(ТХК)-1-3 - изолированный спай

8 - для ТХА(ТХК)-1-3; ТХА(ТХК)-1-4 (неизолированный спай)

условное давление, МПа

до 6,3 - для рис.1,3,4

до 0,4 - для рис.2

виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
класс допуска 1 или 2 - для ХА(К)

2 - для ХК(L)

термоэлектроды

хромель-алюмель – ХА(К)

хромель-копель – ХК(L)

степень защищенности от пыли и влаги IP65 по ГОСТ 14254
климатическое исполнение

По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

материал

защитной арматуры: сталь 12Х18Н10Т

головки: прессматериал АГ-4В

Примечание:

1) термопреобразователи могут комплектоваться подвижным штуцером или защитными гильзами;

2) по согласованию с заказчиком рабочие длины термопреобразователей могут быть изменены.

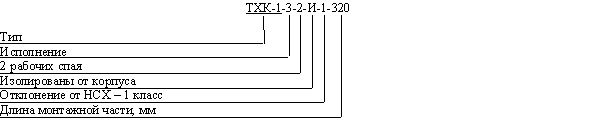

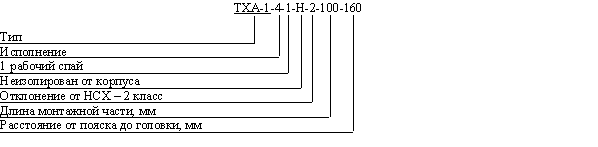

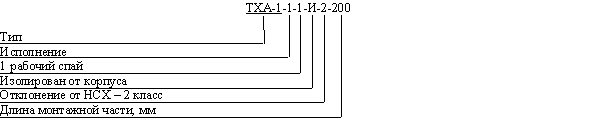

Примеры записи при заказе:

Заказать ТХА-1, ТХК-1 Преобразователи температуры термоэлектрические
