Преобразователи температуры термоэлектрические платиновые типа ТТПП-53, ТТПР-53
ТУ 4211-535-17113168-02
Госреестр №
23913-02
Предназначены для измерения температуры газообразных
химически неагрессивных и агрессивных сред, не разрушающих защитную арматуру.

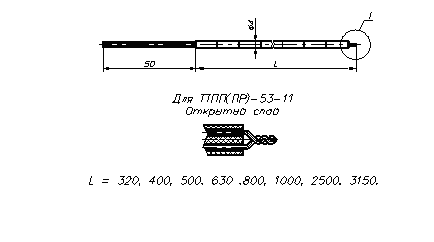

| ТТПП,
ТТПР-53-11

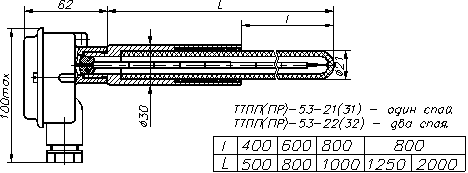

ТТПП, ТТПР-53-21, ТТПП,
ТТПР-53-31
ТТПП, ТТПР-53-22, ТТПП,
ТТПР-53-32

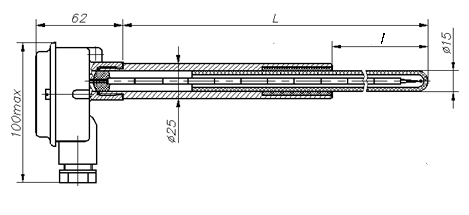

ТТПП, ТТПР-53-23, ТТПП,
ТТПР-53-33
|
L |
500 |
800 |
1000 |
1250 |
1600 |
|
l |
400 |
400 |
600 |
800 |
800 |

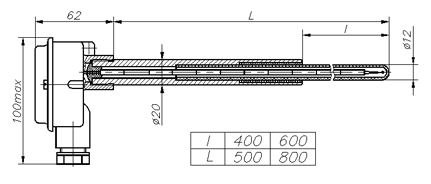

ТТПП, ТТПР-53-24, ТТПП,
ТТПР-53-34

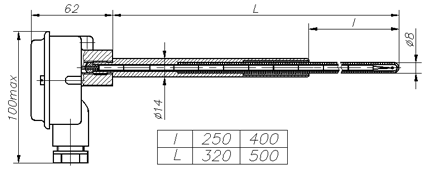

ТТПП, ТТПР-53-25, ТТПП, ТТПР-53-35
 |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от 0 до 1600 - для ТТПП
от 600 до 1700 - для ТТПР
- обозначения номинальной
статической характеристики (НСХ)
ТТПП – термопара ПП (платинородий 10 – платина) – S
ТТПП – термопара ПП (платинородий 13 – платина) – R
ТТПР – термопара ПР (платинородий 30 – платинородий
6) – B
- допускаемые отклонения от НСХ, °С
|
Обозначение НСХ |
Класс допуска |
Рабочий диапазон температур,
°С |
Пределы допускаемых отклонений от НСХ,
°С |
|
ПП (S) ПП (R)
|
1
2
|
От 0 до 1100 От 1100
до 1600
От 0 до 600
От 600 до 1600
|
± 1,0 ± 1,0 +0,003 (t
- 1100)
± 1,5
± 0,0025 · t |
ПР (В)
|
2 3
|
От 600 до 1700 От 600
до 800
От 800 до 1700 |
± 0,0025 · t ± 4,0
± 0,005 · t |
изолированный
- показатель тепловой инерции, с
1 - для ТТПП(ТТПР)-53-11; -53-12
60 - для ТТПП(ТТПР)-53-25; -53-35
70 - для ТТПП(ТТПР)-53-24; -53-34
80 - для ТТПП(ТТПР)-53-23; -53-33
100 - для ТТПП(ТТПР)-53-21; -53-22; -53-31;
-53-32
0,4
1 и 2 – для ТТПП;
2 и 3 – для ТТПР
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- степень защищенности от пыли и
влаги IP65 по ГОСТ 14254
у ТТПТ(ТТПР)-53-11 - IP00
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры:
Вид исполнения
|
Материал защитной арматуры |
Длина монтажной части, L, мм |
Длина керамической части, l, мм |
Диаметр металлического чехла, D, мм |
Диаметр корундовой керамики, d, мм |
Количество и конструкция рабочих спаев
|
|
ТТПП-53-11 ТТПР-53-11
|
1, 2-х ка-нальный корунд
|
320 400
500
630
800
1000
2500
3150 |
-
|
-
|
4
|
1 открытый
|
|
ТТПП-53-21 ТТПР-53-21
|
12Х18Н10Т корунд
|
500 800
1000
1250
2000 |
400 600
800
800
800 |
30
|
20
|
1 изолирован
|
|
ТТПП-53-31 ТТПР-53-31
|
15Х25Т корунд
|
|
ТТПП-53-22 ТТПР-53-22
|
12Х18Н10Т корунд
|
500 800
1000
1250
2000 |
400 600
800
800
800 |
30
|
20
|
2 изолирован
|
|
ТТПП-53-32 ТТПР-53-32
|
15Х25Т корунд
|
|
ТТПП-53-23 ТТПР-53-23
|
12Х18Н10Т корунд
|
500 800
1000
1250
1600 |
400 400
600
800
800 |
25
|
15
|
1 изолирован
|
|
ТТПП-53-33 ТТПР-53-33
|
15Х25Т корунд
|
|
ТТПП-53-24 ТТПР-53-24
|
12Х18Н10Т корунд
|
500 800 |
400 600 |
20
|
12
|
1 изолирован
|
|
ТТПП-53-34 ТТПР-53-34
|
15Х25Т корунд
|
|
ТТПП-53-25 ТТПР-53-25
|
12Х18Н10Т корунд
|
320 500
|
250 400
|
14
|
8
|
1 изолирован
|
|
ТТПП-53-35 ТТПР-53-35
|
15Х25Т корунд
|
головки: сплав алюминия АК-12 (АЛ-2), сталь 12Х18Н10Т
- диаметр термоэлектродов, мм
в термопреобразователях ТТПП: 0,4 (0,5) для ПР-10
(+) и 0,5 ПлТ (-)
0,4 (0,5)
для ПР-13 (+) и 0,5 ПлТ (-)
в термопреобразователях ТТПР: 0,4 (0,5) для ПР-30
(+) и 0,5 ПР-6 (-)
Примечание:
1) средний срок службы – 2 года при номинальной
температуре применения
2) диаметры и длины металлической и корундовой части
монтажных длин могут быть изменены по согласованию с заказчиком.

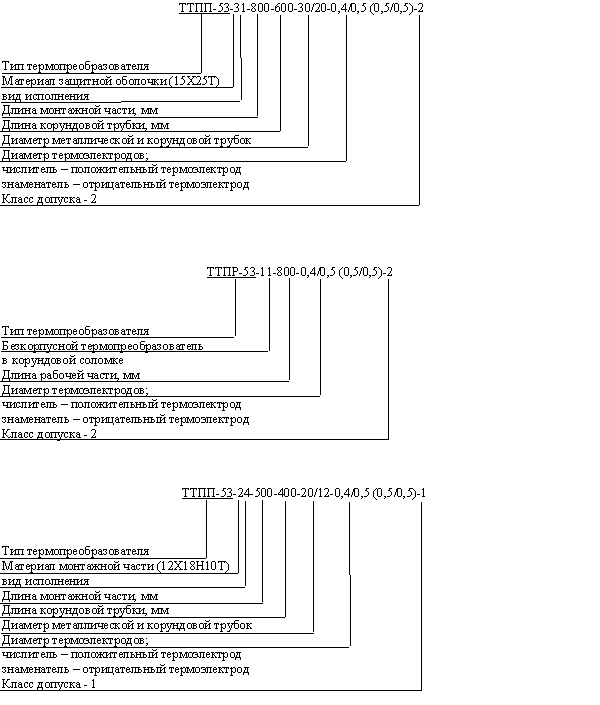

Примеры записи при заказе:
|
