Измерительные преобразователи с унифицированным выходным сигналом ТПТУ, ТМТУ,
ТХАУ
ТУ 4211-116-17113168-06
Назначение
 Измерительные
преобразователи с унифицированным выходным сигналом модификаций ТМТУ, ТПТУ, ТХАУ
(далее термопреобразователи) предназначены для измерения температуры жидких и
газообразных неагрессивных сред путем преобразования сигнала первичного
термопреобразователя в унифицированный электрический сигнал постоянного тока.
Термопреобразователи состоят из первичного
преобразователя (ТМТ, ТПТ, ТХА) и преобразователя сигнала с унифицированным
электрическим выходным сигналом постоянного тока (преобразователя сигнала) в
виде «таблетки», установленного в головку первичного термопреобразователя.
Основные технические
характеристики
|
Обозначения групп видов
исполнения |
Выходной унифицируемый
сигнал, мА |
Диапазон преобразования, °С
|
НСХ первичного
термопреобразователя |
Класс точности, %
|
|
ТМТУ-X-L-105
ТМТУ-X-L-102
ТМТУ-X-L-142 |
0-5 0-20
4-20 |
-50..50 0..100
0..150
0..200 |
100М |
0.25; 0.5 |
|
ТПТУ-X-L-105
ТПТУ-X-L-102
ТПТУ-X-L-142 |
0-5 0-20
4-20 |
-200..0 -50..50
0..100
0..200
0..500
0..750 |
100П; Рt100 |
0.1*; 0.25; 0.5 |
|
ТХАУ-X-L-105
ТХАУ-X-L-102
ТХАУ-X-L-142 |
0-5 0-20
4-20 |
0..200 0..300
0..400
0..600
0..800
0..1200 |
ХА(K) |
1.5; 2.5 (0..1200) |
* Для класса точности 0,1 диапазон температур не
менее 50 °C и находится в пределах от -50..240 °C, при этом длина монтажной
части не должна превышать 200 мм.
X - одна из групп видов исполнения.
L - длина монтажной части
первичного термопреобразователя.
| Напряжение питания
термопреобразователей, В |
24/36 |
| Максимальное сопротивление
нагрузки, кОм: для 24 В
для 36 В |
Rн = (Uп
-12)/I max Rн
= (Uп -18)/I max |
| Степень защиты от воздействия
пыли и воды по ГОСТ 14254 |
IP65 |
| Устойчивость к механическим
воздействиям по ГОСТ 12997-84, группа
исполнения |
N3 |
| Устойчивость к климатическим
воздействиям по ГОСТ 12997-84, группа
исполнения |
С4 |

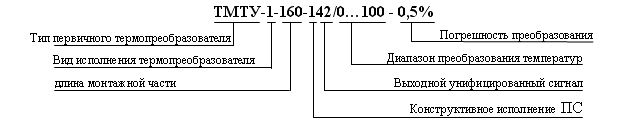

Пример обозначения при заказе
|
