ТПТ-17 Термометры платиновые технические / Приборы для измерения температуры / Каталог продукции

Термометры платиновые технические типа ТПТ-17

ТУ 4211-031-17113168-01.            Госреестр № 21603-01

Предназначены для измерения температуры природного газа, жидких и газообразных неагрессивных, а также агрессивных, не разрушающих защитную арматуру, сред.


Термометры платиновые технические типа ТПТ-17

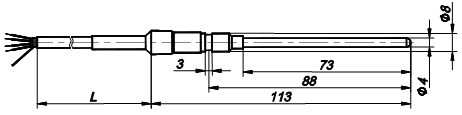

ТПТ-17-1




ТПТ-17-2


Тип и вид исполнения Длина монтажной части L, мм Масса, кг Номинал ЧЭ по НСХ
ТПТ-17-1 88 0,045 100П, Pt100, 500П
ТПТ-17-2 50 0,082 50П, 100П, Pt100

Технические характеристики термопреобразователей:

  • диапазон измеряемых температур, °С

      от -50 до 100         - для ТПТ-17-1

      от -50 до 130         - для ТПТ-17-2

  • Номинальная статическая характеристика (НСХ)

      50П, 100П, Рt100, 500П;

  • класс допуска

      А,B,С     - ТПТ-17-1

      В,С         - ТПТ-17-2

  • Схема соединения с ЧЭ

      №№ 2,3,4              - для схемы №2 – класс допуска В

  • показатель тепловой инерции, с

      5              - ТПТ-17-1

      8              - ТПТ-17-2

  • условное давление (Pу), МПа

      1,6

  • Степень защиты от пыли и влаги по ГОСТ 14254

      IP54        - ТПТ-17-1

      IP50        - ТПТ-17-2

  • виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
  • климатическое исполнение

      По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69

  • материал

      защитной арматуры:        сталь      12Х18Н10Т

  • подводящие провода и кабели:

      кабель:                             КММ (4х0,1 мм2)             - ТПТ-17-1

      провод:                            МГТФЭ (2х0,1 мм2)          - ТПТ-17-2

                                               МГТФЭ (3х0,1 мм2)          - ТПТ-17-2

                                               МГТФЭ (4х0,1 мм2)          - ТПТ-17-2

                                               L вывода, мм       - 300, 500, 1000, 1500


     Примечание: Длина подводящего провода (кабеля) по согласованию с заказчиком может быть изменена

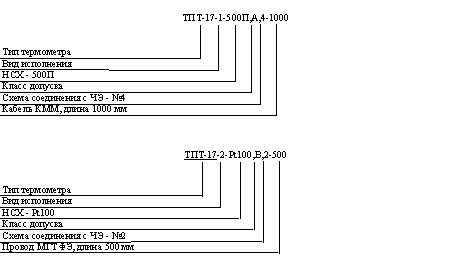

Примеры записи при заказе:
