Термометры
платиновые технические типа ТПТ-13
ТУ 4211-030-17113168-98 Госреестр
№17466-98
Предназначены для измерения температуры жидких и
газообразных сред в химической и газовой промышленности и криогенной технике.
|
ТПТ-13-1 |
ТПТ-13-2 |
ТПТ-13-3 |
 |

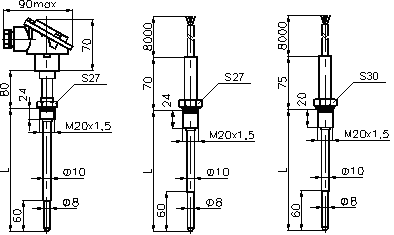

| Рис.1 |
Рис.2 |
Рис.3 |
|
Монтажная длина L,мм |
80 |
100 |
120 |
160 |
200 |
250 |
320 |
400 |
500 |
Тип и вид исполнения
|
ТПТ-13-1 |
Mасса, кг |
0,200 |
0,230 |
0,260 |
0,270 |
0,290 |
0,315 |
0,345 |
0,390 |
0,440 |
|
ТПТ-13-2 |
0,140 |
0,150 |
0,160 |
0,180 |
0,200 |
- |
- |
- |
- |
|
ТПТ-13-3 |
0,140 |
0,150 |
0,160 |
0,180 |
0,200 |
- |
- |
- |
- |
Технические характеристики
термопреобразователей:
- диапазон измеряемых температур,
°С
от -200 до 300 - «Н»
от -200 до 500 - «С»
- Номинальная статическая
характеристика (НСХ)
50П, 100П, Pt100
А,B,С
№№ 3, 4
- показатель тепловой инерции, с
20
- условное давление (Pу),
МПа
10 - ТПТ-13-1, ТПТ-13-2
25 - ТПТ-13-3
- Степень защиты от пыли и влаги по
ГОСТ 14254
IP65 - для ТПТ-13-1
IP54 - для ТПТ-13-2, ТПТ-13-3
- виброустойчивые и вибропрочные по
группе №3 ГОСТ 12997-84
- климатическое исполнение
По условиям эксплуатации термопреобразователи
соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
защитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12
(АЛ-2)
- подводящие провода и кабели: КММФЭ – 4х0,12мм2
КУФЭФ – 4х0,35мм2
Примечание:
Термопреобразователи работоспособны при температуре окружающей среды от -50 до
+70 °С

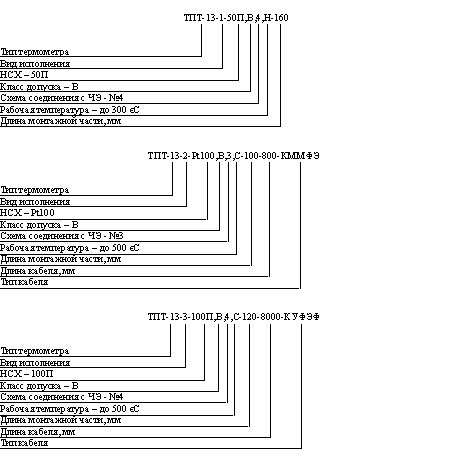

Примеры записи при заказе:
|
